產品概述

一、整體說明

1、設備中所有元件器采用工業級或以上產品。

2、該實驗裝置主要是為滿足自動化、電氣工程及其自動化、測控技術與儀器、機械電子工程等專業的《PLC原理及應用》、《PLC應用課程設計》、《變頻調速技術》、《電氣及PLC控制技術》等相關課程實驗實訓要求，相關實驗裝置可以用于學生對PLC的編程學習、工業網絡架構認識與熟悉、工業以太網通訊及編程、觸摸屏現場控制、組態軟件控制與監控、遠程控制及工業復雜網絡架構控制設計、實物對象設計及控制設計及各種傳感器及工業元器件的認識與使用，同時還可應用于多個PLC實際應用的模擬及實物控制等教學。

二、技術參數說明

1.輸入電源：380V±10％ 50Hz；

2.容量：<1000VA；

3.工作環境：溫度-10℃～+40℃　相對濕度＜85％（25℃）　海拔＜4000m；

4.實驗臺外形尺寸：不小于2000*700*1560mm；

5.臺架材料：整體鋁型材框架結構+鈑金儲物柜,實驗裝置主框架采用四根75mm×75mm優質歐標型材（單面邊長33mm+中縫9mm+邊長33mm），四周采用成型“8”字型鋁材支架固定，安裝螺絲采用M8+滑塊螺母；所有實訓桌標準配置2把實驗方凳。

6.安全保護措施：具有接地保護、漏電過載過流保護功能，具有誤操作保護功能；安全性符合相關的國標標準，所有材質均符合國家環保標準；

7.搬運條件：實訓桌需用氣泡膜全方位防護，所有相關實驗掛件需拆卸用氣泡膜包裹后裝紙箱打包，輕拿輕放，汽車運輸。

8.安裝條件：如按照20臺套計，實驗室面積要求至少120平方米，采用“5+10+5”的布置方式，實驗室配電箱預留功率至少30KW以上，根據實訓桌的擺放進行實地的綜合布線施工，嚴格按照用電標準進行。

三、裝置裝備

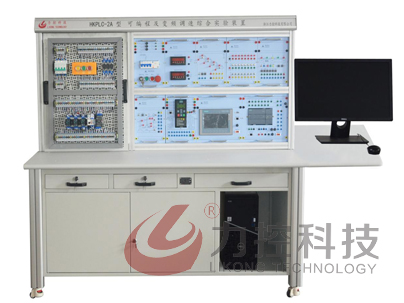

整體裝置由實訓桌、電源部分、實驗組件部分及配套的實訓軟件等組成，實訓桌為型材結構，桌面為防火、防水、耐磨高密度板；設有帶鎖儲物柜，用于放置工具及資料，電腦桌聯體設計。桌底設有帶剎車萬向輪，便于移動和固定；配置鈑金吊柜固定于實驗臺下方，可以用于防止主機及存放掛件等。

四、可完成的實驗內容

1、PLC 基本技能實訓

（1）PLC的認識實訓；（2）PLC的編程軟件認識和使用；（3）基本指令實訓；（4）定時器指令實訓；（5）計數器指令實訓；（6）傳送指令實訓；（7）數據移位指令實訓；（8）算術運算指令實訓；（9）邏輯指令實訓。

2、開關量實驗

（1）LED 流水燈實驗；

（2）十字路口交通燈實驗；

（3）傳送帶輸送實驗；

（4）物料小車控制實驗；

（5）機械手實驗。

3、變頻器控制實訓

（1）變頻器功能參數設置與操作；（2）變頻器報警與保護功能；（3）變頻器外部端子點動控制；（4）變頻器控制電機運行時間操作；（5）變頻器控制電機正反轉運行；（6）外部模擬量（電壓/電流）變頻調速、多段速度選擇變頻調速；（7）三相異步電動機的變頻調速

4、工業網絡通訊實驗

（1）PLC 之間的以太網通訊；

（2）PLC 與觸摸屏的以太網通訊；

（3）PLC 與變頻器的 PROFINET 通訊。

5、實物類擴展性實驗

（1）溫度 PID 控制實驗

（2）直流電機實驗。

6、電力拖動實驗、實訓

（1）三相電動機點動和自鎖控制

（2）三相電動機正反轉控制

（3）三相電動機Y－△降壓起動控制

（4）三相電動機延時啟動

7、1:1仿真軟件實訓

（1）可完成開關量實驗

（2）可完成三相電機控制實驗

（3）可完成變頻器實驗

（4）可完成觸摸屏實驗

8、PLC氣動拓展實驗

（1）雙缸同步動作回路

（2）速度轉換回路

（3）雙作用氣缸雙向調速回路

9、PLC液壓擴展實驗

（1）單級調壓回路

（2）減壓回路

（3）調速閥短接速度換接回路

（4）順序閥控制的順序動作回路

（5）液控單向閥的鎖緊回路

10、扶梯仿真實驗、給通風仿真實驗、照明仿真實驗、給排水仿真實驗
